Приточная и вытяжная системы вентиляции

Рассмотрим механические системы вентиляции — системы, в которых причиной движения воздуха являются вентиляторы. Они могут быть канальными и бесканальной.

Наиболее распространенными являются канальные вентиляционные системы. В таких системах вентилятор может находиться за пределами обслуживаемого помещения. Радиус действия таких систем может быть очень большой и зависит от параметров вентилятора и сети воздуховодов. Воздухообмен можно распределить так как того требует помещения, обслуживаемого оборудования.

Бесканальные системы вентиляции значительно проще, но такие системы используются не очень часто и чаще в производственных помещениях, складах, фермерских хозяйствах.

Рассмотрим, из чего может состоять система вентиляции.

Для подачи в помещение свежего воздуха используются приточные установки. Приточные установки осуществляют фильтрацию свежего воздуха, при необходимости его нагрев (в холодное время года), охлаждение, а в некоторых случаях осушения или увлажнения и подачу в систему воздуховодов для дальнейшей раздачи по помещениям.

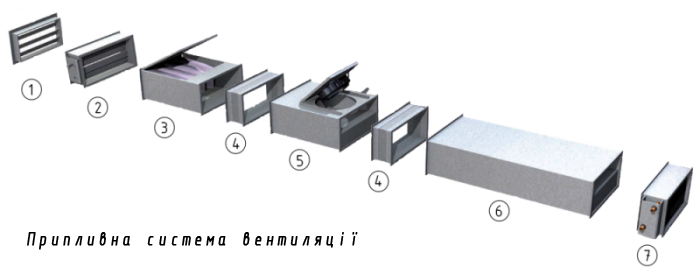

Приток

Приточная система вентиляции состоит из:

1. Отвод решетка.

2. Жалюзийные клапан (заслонка).

3. Фильтр.

4. Гибкие вставки.

5. Вентилятор.

6. Шумоглушитель.

7. Калорифер (водяной или электрический).

Также могут еще быть секции воздухоохладителя, каплеуловитель, пароувлажнения, осушение …

Приточные установки всегда необходимо комплектовать автоматикой, которая будет управлять работой всех компонентов приточной установки.

Основными характеристиками для подбора приточных установок является производительность (м³ / ч) и сопротивление вентиляционной системы (Па).

Для создания баланса воздухообмена, для удаления из помещения не приятных запахов и вредных веществ, содержащихся в воздухе помещения, используют вытяжную вентиляцию.

Вытяжная система вентиляции состоит из:

1. Обратный клапан или жалюзийный клапан.
2. Гибкие вставки.
3. Вентилятор.
4. Шумоглушитель.

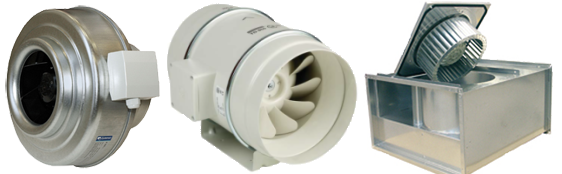

Канальний вентиляторКанальные вентиляторы.

В наше время выбор вентиляторов очень большой, но далеко не все подходят для небольших помещений не промышленного назначения. Наиболее оптимальным вариантом для таких помещений является канальные вентиляторы. Для них не обязательно отдельное помещение, они не занимают много места, их можно монтировать прямо под потолком, а если очень строгие требования по шуму, то можно вентилятор в шумоизолированном корпусе. Эти вентиляторы не создают большой вибрации и терпимы по шумовым характеристикам, просты в обслуживании. Но они ограничены в производительности. Порог для них 4000-6000 м³ / ч для вентиляторов прямоугольного сечения и примерно 1500 — 2000 м³ / ч для вентиляторов круглого сечения, в зависимости от производителя и аэродинамического сопротивления системы воздуховодов.

Если вентиляторы большой производительности, желательно чтобы они комплектовались регуляторами скорости с целью энергосбережения, увеличения ресурса вентилятора, уменьшение пусковых токов, практичности. Регулятор скорости можно выставить на оптимальный режим работы вентилятора для данных условий.

Например, в ресторане в середине дня посетителей совсем мало, поэтому включать вентилятор на максимальную производительность не имеет смысла. И только вечером, когда ресторан заполнен на 90-100% вентилятор будет работать на максимуме. В результате мы экономим и электроэнергию, и ресурс двигателя вентилятора.

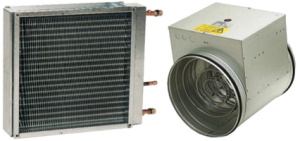

КалорифериКалориферы.

Калорифер в приточной системе нужен для догрева наружного воздуха в холодный период года, поскольку использование системы подачи воздуха без подогрева может быть вредным для здоровья людей, находящихся в обслуживаемом помещения. Очень часто можно услышать от заказчика аргумент, что не нужен подогрев приточного воздуха поскольку помещение очень хорошо обогревается. Это является ошибкой! Обычно отопления помещения не предусматривает компенсации потерь тепла на вентиляцию. Вентиляция достаточно энергозатратной в холодный период года и это следует учитывать. Поэтому в наше время вентиляционные системы оснащают рекуператором тепла — устройство, отбирает часть тепла в воздух выбрасываемый и передает воздуху подаваемого в помещение. Таким образом можно утилизировать от 30% до 80% тепла, содержит вытяжной воздух.

Жалюзийные клапаны, обратные клапаны нужны для отсечения попадания воздуха снаружи помещения, когда система вентиляции не работает. Особенно это важно в холодный период, когда холодный воздух может попадать через воздушные каналы в помещение, снижая в нем температуру, создавая сквозняки, очень сильно влияет на здоровье людей, находящихся в таком помещении.

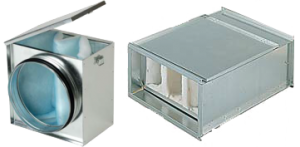

Воздушный фильтр

Фильтра воздушные.

Фильтр очищает воздух подаваемый в помещение, а в отдельных случаях, очищает воздух выбрасываемый. Степень очистки может быть разной и зависит от назначения помещения, обслуживаемого оборудования. Фильтра могут очищать как от обычной пыли так от бактерий (для особо чистых помещений).

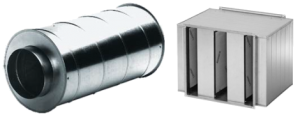

Шумоглушитель

Шумоглушители.

Шумоглушители гасят шум вентилятора, вызванный турбулентными потоками вращения крыльчатки вентилятора и шум создан другими элементами вентиляционных систем, может передаваться по воздуху по вентиляционным каналах.Шумоглушникы убираю только незначительную долю шума, в районе 10-20%, а неправильно смонтирован шумоподавитель и вовсе не эффективен . Шумоглушители размещаются на прямом участке воздуховода, там, где воздушный поток стабилизирован.

Гибкие вставки гасят вибрацию вентилятора, препятствуя ее распространению по воздушным каналам.
