Проектирование системы отопления

Процесс расчета системы отопления включает в себя следующие пункты:

  • Определение теплопотерь — требуется для того, чтобы максимально верно выбрать источник тепла.
  • Определение вида отопительной системы, которая будет использоваться — батареи, теплый пол, конвектор, и ее температурного режима. Определение температурного режима производится для того, чтобы не ошибиться в подборе батарей и конвекторов, поскольку, чем ниже температура отопительной системы, тем большая мощность должна быть у конвекторов и размер у радиаторов.
  • Гидравлический расчет – производится для определения скорости и объема теплоносителя, размеров трубопроводов и подбора циркуляционных насосов.
  • Экономический расчет – производится с целью подбора оборудования с требуемыми характеристиками качества и приемлемой стоимостью. В том случае, если в системе используются так называемые «зеленые технологии» — тепловой насос или солнечные коллекторы, то для подсчета окупаемости всей системы целесообразно будет рассчитать то, на сколько рационально будет их применение.

Все эти расчеты производят с целью выбора наиболее подходящей схемы системы отопления с максимально возможным КПД.

Индивидуальный расчет стоимости

Одним из основных моментов минимизации расходов во время отопительного сезона является сокращение теплопотери в доме, путем использования качественной теплоизоляции в доме, а также установки стеклопакетов высокого качества, что, в свою очередь, дает экономию топлива, необходимого для нагрева воды, циркулирующей в отопительной системе.

Выбор источника тепла в системе отопления

После того, как был произведен расчет ограждающих конструкций, необходимо выбрать источник тепла. Чаще всего используют котлы. Однако, сегодня имеется и более модернизированное оборудование, принцип работы которого основан на работе за счет альтернативных источников энергии.

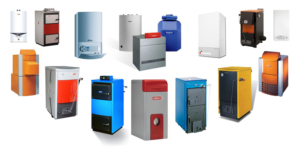

Котлы отопления

Выделяют два типа газовых котлов:

  • Конвекционный – имеет рабочую температуру от 70 до 90 градусов, давая КПД до 98%.
  • Конденсационный – дает более высокий КПД, достигающий 108%, при температуре подачи воды около 55 градусов. При этом, чем отопительные котлыниже эта температура, тем будет выше КПД котла. Данный вид эффективен в использовании, чем конвекционный, поскольку потребляет меньше топлива.

Котел, работающий на твердом топливе (твердотопливный) – в качестве топлива использует древесину, уголь, пеллеты и брикеты. Используется в домах в качестве основного или дополнительного источника тепла. Такой котел будет уместен в негазифицированных домах, однако, потребует дополнительного пространства для хранения своего топлива и буферной емкости.

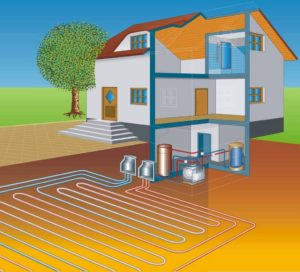

Тепловой насос в разрезе

Тепловой насос является оптимальным альтернативным источником тепловой энергии. Выступая одним из ярких примеров «зеленыхТепловой насос технологий», он поглощает тепло внешней среды и передает его отопительной системе. Выделяют четыре основных вида тепловых насосов:

  • Воздух-вода;
  • Воздух-воздух;
  • Грунт-вода;
  • Вода-вода.

Несмотря на то, что самым экономичным для установки вариантом является насос вида «воздух-воздух», в домах чаще всего устанавливают насос «воздух-вода». Его установка менее затратна, чем вида «вода-вода» или «грунт-вода», но, при этом, он дает довольно высокий КПД.

С данным видом насоса комбинируют котел, работающий от электричества, обеспечивающий необходимую для его работы в условиях холодов поддержку, поскольку его функционирование непосредственно связано в наружной температурой — чем она ниже тем коэффициент преобразования насоса ниже. Таким образом, при установке с насосом электрического котла, появляется возможность снизить потребляемую котлом электроэнергию, поскольку основная нагрузка приходится на работу насоса.

Работа насоса «вода-вода» основана на утилизации тепла грунтовых вод, которое передается воде в отопительной системе. Этот вид насоса считается самым эффективным, поскольку его работа никоим образом не зависит от наружных температур. Коллектор насоса устанавливают глубоко в землю, ниже уровня ее замерзания, там, где температура находится на уровне примерно +12 градусов. Установленный таким образом, насос обеспечивает обогрев здания в любое время года.

Работа насоса «грунт-вода» основана на утилизации тепла грунта, которое передается воде в отопительной системе. Работа этого вида насоса также считается очень эффективной, поскольку  не зависит от наружных температур и зависит от типа грунта и его влажности.

При выборе теплового насоса следует учитывать, что каждый его вид имеет свои определенные технические характеристики. Чтобы не ошибиться с выбором, в данном вопросе рекомендуется воспользоваться помощью квалифицированного специалиста.

Итоги

На сегодняшний день наиболее эффективным в использовании источником тепловой энергии выступает тепловой насос. Срок его окупаемости достаточно мал, и непосредственно связан с его видом, режимом работы и колебаниями температуры. Расчет периода окупаемости теплового насоса должен производиться специалистом, наряду с проектированием системы отопления.

Ниже мы рассмотрим правильные варианты обустройства отопительной системы.

  • Электрический котел – применяется чаще всего. Выступает в роли дополнения к тепловому насосу.
  • Тепловой насос «воздух – воздух» оптимален в качестве дополнения к ранее установленной отопительной системе. Позволяет значительно сэкономить на отоплении здания. Имеет режимы работы на обогрев зимой и охлаждение в летний период времени.
  • Конденсационный котел – применяют для нагрева теплоносителя отопительной системы. Работает на газе.
  • Тепловой насос «воздух – вода» комбинированный с котлом, работающим от электричества – отличный вариант с точки зрения соотношения цены и эксплуатации.
  • Тепловой насос «воздух – вода» комбинированный с конденсационным котлом – подойдет для применения в ранее проведенной системе отопления.
  • Твердотопливный котел – применяется в качестве основного или резервного источника тепла, требующего довольно больших площадей для размещения топлива, на котором он работает и буферной емкости.
  • Тепловой насос «вода – вода» или «грунт – вода», работающим на электроэнергии – целиком покрывает все теплопотери здания и вполне может функционировать без применения резервных источников тепловой энергии.
